Машини за твистање(извртување) Komax
Sigma 688 ST

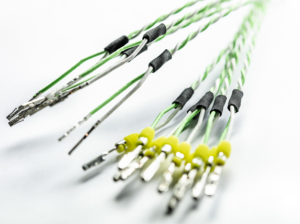

Сигмата 688ST обезбедува целосно автоматизиран процес, од обработка и извртување(твистање) до бандажирање на отворените краеви на жицата. Таа е прво автоматско решение што ги исполнува OEM барањата за квалитет за UTP на целосно автоматска машина за твистање. Економски интегрирана и автоматизирана, овозможува обработка на две единечни жици во еден чекор. Во исто време, модуларната структура на системот нуди максимална флексибилност со шест станици на процесорни модули, единица за твистање и единица со два-модули за пишување.
Основни технички податоци
| Дозволена должина: | 700 – 4,000 mm 700 – 7,000 mm 700 – 10,000 mm |
| опција 150 mm | Должината на краевите на твистаните жици (се
активираат со модул за одмотување во точка од 300mm) Прецизност на должина: ±(0.1 % + 1 mm) |
| Должина на извлекување на изолација: | Страна 1: 0.1 – 18 mm Страна 2: 0.1 – 28 mm Со комплет за кратки отворени краеви на жица Страна 2: 0.1 – 35 mm |
| Површина на пресек**: | 2 × 0.22 mm² – 2 × 1.0 mm² Со комплет за кратки отворени краеви на жица 2 × 0.22 mm² – 2 × 2.5 mm² опција: со тест за изведба од 0.13mm² |
| Должина на чекор: | 5 – 80 mm се програмира |
| Точност/прецизност: | ±10 %, max. ±5 mm |
| Позиција на бандажирање во точки: | последна точка на пресекот(стандардна) од 0.0mm – 80mm (0.0 – 3.1 in ) во правец на средината на жицата. |
| Брзина на вовлекување на жицата: | max. 5 m/s |
| Напон: | 3 × 208 – 480 V / 50 – 60 Hz / 10 kVA |
| Приклучок на воздух: | 5 – 8 bar (73 – 116 psi) |
| Препорачан работен притисок: | 6 ± 0.5 bar (87 ±7.25 psi) |
| Тежина со два модули за кримпање и два модули за гумици | Sigma 688 ST / 4 m: околу 2,800 kg Sigma 688 ST / 7 m: околу 3,400 kg Sigma 688 ST / 10 m: околу 4,000 kg |
*Параметрите на производство зависат од висината, надворешниот пресек и завршната обработка. Продуктивноста мора да се процени со проверка на продуктивност на софтверот или со тест за изводливост.
**Одредени екстремно тврди жици нема да можат да се обработуваат иако се во одредениот опсег на пресек. Ако не сте сигурни, произведуваме примероци од вашите жици.
***Надвор од препорачаниот работен притисок, соодветната функција на периферните уреди може да биде ограничена. Осигурете се да ги пратите и техничките податоци на периферните уреди. Максималниот дозволен работен притисок зависи од температурата на околината. 6,5 бари до 40 ° С / 6 бари над 40 ° С.
Испрати барање

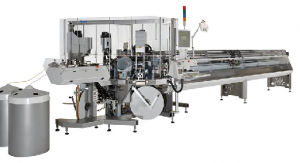

Alpha 488 S
Alpha 488 S се користи за производство на преплетени проводници. Модуларниот дизајн на системот овозможува максимална флексибилност. Четири процесни станици обезбедуваат различни опции за обработка. Уредот нежно ракува со проводник, кој обезбедува висок квалитет на производот.
Основни технички податоци
| Површина на пресек: | 2×0,22 – 2 x 2,5mm2 AWG24-14 |
| Должина на извлекување на изолација: | Страна 1 0,1 – 18mm Страна 2 0,1 – 35mm |
| Должина на отворени каеви: | 30-99mm |
| максимална брзина на вовлекување на жицата: | max. 5m/s |
| Напон: | 3×208 – 480V 50/60Hz 5,6kVA |
| Пнеуматика: | 5 – 6 bar |
| Потрошувачка на воздух: | 12 m3 |
| Тежина | 4m 2800kg, 7m 3400kg, 10m 4000kg |

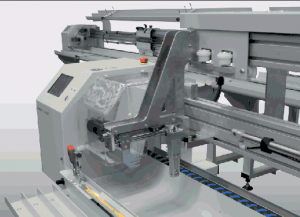

bt 188 T
bt 188 Т уредот е задолжен за преплетувањето на два претходно третираните проводници, кои беа подложени на разни обработки. Карактеристиките на машината се висококвалитетни преклопувања на проводниците, лесно ракување, различен пресек и должина на обработка, идеална машина за специјални апликации.
Испрати барање

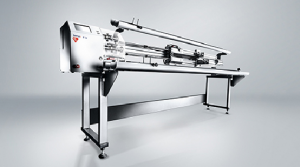

bt 288 модул за преплетување на жица
bt 288 се одликува со две линии за преплетување и со голема брзина на производство. Машината е дизајнирана да ги преплетува кабелските комплети со мали или средни количини со совршени резултати. Предностите на оваа машина се едноставно управување, две линии на преплетување на еден уред, голема брзина на производство, одличен квалитет на обработка.
Испрати барање
